（4）多模态的大一统之路

作者：小A，aaronxic，知乎个人主页

发表时间：2023年7月8日

50%

50%

开篇

大家好，我是小A。前面几篇我们已经了解了transformer是如何应用在LLM领域中，从这一篇开始我们进入多模态的领域，看看多模态是如何通过transformer架构逐渐走向大一统的。​

提纲如下，共5个章节

•

•
接着介绍了多模态任务、训练评测数据集和评测方法。包括了Video Action Recognition任务，Image Text Retrival任务，Image Caption任务，Visual QA任务，Visual Reasoning任务，Visual Entailment任务。​

•

开始介绍多模态大一统的Stage1，模块独立。从TE，VE和MI三个模块的复杂度关系入手，列举了4种类型的网络结构，包括了SCAN(2018.03)，CLIP(2021.02)，FLIP(2022.12)，ViLT(2021.02)，ALBEF(2021.07)，CoCa(2022.08)。

•

继续介绍多模态大一统的Stage2，模块共享。VLMO(2021.11)开启了TE，VE和MI三个模块共享transformer block的先例，启发了后续BLIP(2022.01)，BEiTv3(2022.08)和BLIP2(2023.01)等工作

•

最后介绍了多模态大一统的Stage3，范式统一。这是一个仍然蓬勃发展的方向，以个人见解列举了Pixel2seq(2021.09)和Unified-IO(2022.06)的范式统一方法。

Vision Transformer入门

多模态统一的第一步是架构统一，因此如何将transformer应用在传统的CV任务里面变得尤为重要，下面就介绍transformer是如何替代CNN充当视觉任务的骨干网络。​

ViT

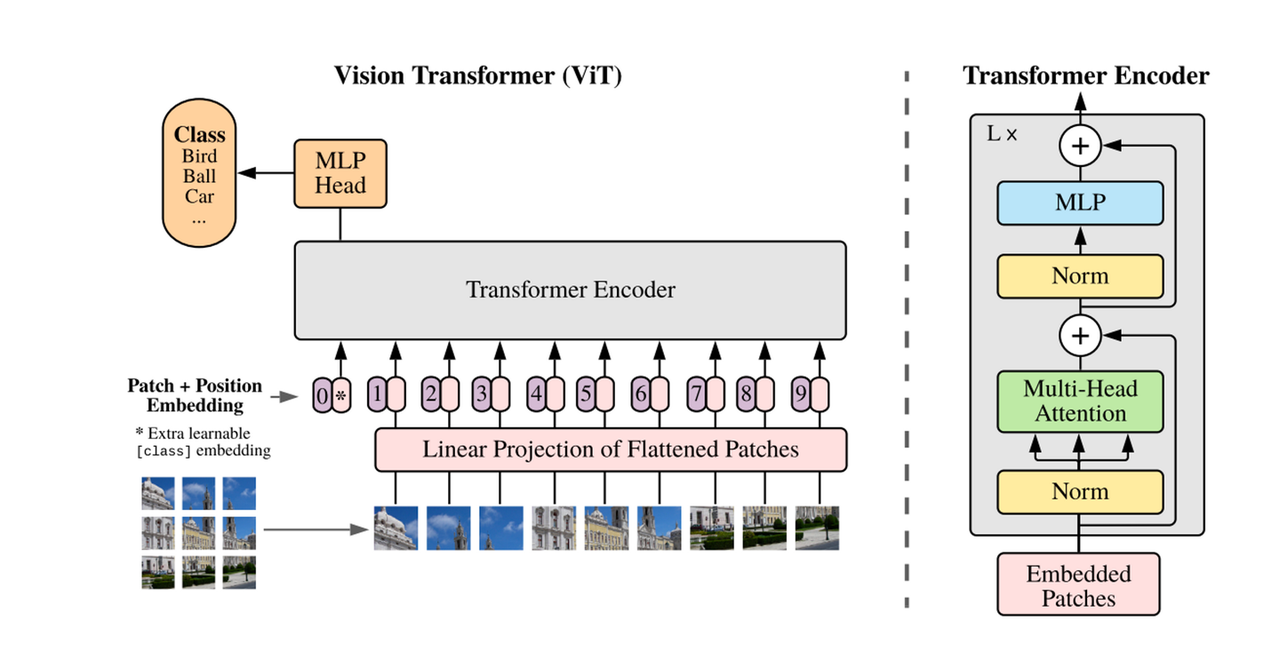

回想在NLP里面，text通过tokenization的过程变成了token序列，那么对应vision里面的tokenization过程是什么呢？有一种简单直观的想法，切分patch，过程如下​

•
输入
的图片，切分成
像素的patch，因此变成了
的grid，由于原始输入是通道为3的RGB图片，因此每个格点是
维度的feature​

•
数学化表达上述过程，就是假设图片
，沿着长和宽切分成
 个
的patch，其中
，则最终得到的输入为
​

•
这样
就类比于NLP中的序列长度了​

•
这里切分既可以通过对原始像素做reshape和transpose实现，也可以用
且
的卷积实现，同时引入了可学习的映射过程​

代码块

Conv2d(3, 768, kernel_size=(16, 16), stride=(16, 16))

CLS token: 此外为了方便下游做全局任务(例如图像分类)，添加可学习的 CLS token ，放在网络最前面，因此序列长度为
。用 CLS token 对应的输出做全局信息获取做下游分类任务即可。​

PE: 由于transformer本身对位置无感，因此需要把位置信息encode进行，ViT引入了可学习的绝对位置编码(learnable absolute PE)。如上图示例中划分成了9个patch，再加上 CLS token，因此可学的位置编码有10个​

网络结构：所有patch token之间信息相互可见，因此使用了标准的pre-norm的encoder结构​

ViT-22B

NLP那边网络可以scale到175B的大小，那么ViT是否也能轻松scale呢？貌似看起来也不是那么容易。[ViT-22B](https://arxiv.org/abs/2302.05442) 中做了3个改动才成功把网络放大到22B，如下所示

•
对query和key做了额外的前置LayerNorm，否则导致训练不稳定。下图绿色就加了前置LayerNorm的，红色就是没有加前置LayerNorm的​

•
对MHA和FFN做了并行化改造，这样并行度更高，减少训练耗时​

•
移除了input projection和LayerNorm后面的bias​

改进后的transformer block如下所示
